Le réglage de la fréquence et l’adaptation d’impédance d’une antenne RFID sur mesure commencent par la définition de la bande de fonctionnement, de l’impédance de la source ou de la puce, du plan de référence de mesure, de la bande passante, du boîtier, du câble et des matériaux visés. Optimisez l’élément rayonnant et le réseau d’adaptation comme un système unique, puis vérifiez l’adaptation à l’alimentation et le comportement rayonnant sur les tolérances de production et dans des états d’installation réalistes.

« Adaptée à la fréquence centrale » n’est pas un critère d’acceptation complet. L’antenne peut avoir besoin d’une bande passante utile sur les canaux régionaux, selon la température, la charge des matériaux, la flexion ou les variations du boîtier. Une bonne adaptation au port ne garantit pas non plus un rendement de rayonnement élevé ni la zone de lecture requise. L’adaptation ne doit donc être acceptée qu’après vérification des matériaux, du boîtier, de la structure d’alimentation, des tolérances et de l’application installée représentatifs de la production.

Définir l’interface d’impédance du lecteur ou de la puce

Les antennes de lecteur sont généralement raccordées à une impédance nominale de ligne de transmission, tandis que les antennes de tags RFID passifs sont conçues autour de l’impédance complexe d’une puce déterminée. Dans les deux cas, précisez la source, la charge et le plan de référence avant de traiter l’adaptation. Incluez les effets du connecteur, du câble, de la transition, du montage de mesure, du balun ou de la sonde situés entre l’instrument et l’antenne.

Le manuel Keysight Impedance Measurement Handbook fournit les bases techniques des méthodes de mesure d’impédance, des effets des montages, de l’étalonnage et du comportement en fonction de la fréquence. Utilisez une méthode adaptée à la plage d’impédance et à la structure du dispositif ; un montage de mesure prévu pour un port coaxial de 50 ohms peut ne pas représenter directement une interface de puce symétrique ou complexe.

Point de comparaison	Adaptation de l’antenne du lecteur	Adaptation de l’antenne du tag passif
Relation visée	Adapter le système d’antenne au port du lecteur et à l’interface de ligne de transmission définis par l’équipement	Adapter l’entrée de l’antenne à l’interface complexe de la puce, dépendante de la fréquence, généralement au moyen d’une relation conjuguée
Source et charge	Port RF alimenté du lecteur, câble, connecteur, alimentation et antenne	Énergie RF incidente, antenne du tag, éléments parasites d’assemblage et puce RFID
Plan de référence typique	Connecteur coaxial défini, extrémité du câble, alimentation, montage de mesure ou port d’antenne étalonné	Plan d’alimentation symétrique ou de fixation de la puce représenté au moyen d’un montage, d’une sonde, d’un modèle ou d’une méthode sur tag assemblé appropriés
Approche de mesure	Mesure étalonnée de réflexion complexe, suivie d’une vérification du rayonnement ou de la zone de lecture	Mesure d’impédance ou corrélation au modèle, puis vérification de l’activation de la puce et de la rétrodiffusion sur des objets étiquetés représentatifs
Dépendance au montage de mesure	Câble, adaptateur, transition, balun, montage, masse, boîtier et limite de désencastrement	Éléments parasites de la sonde ou du montage de mesure, fixation de la puce, strap, adhésif, substrat, matériau support et géométrie d’assemblage
Critères d’acceptation	Bande requise, perte de retour ou VSWR lorsque cela convient, tenue en puissance, diagramme, polarisation et couverture en installation	Exigence de transfert de puissance sur la bande prévue, ainsi que performances d’activation, de rétrodiffusion, d’orientation et sur l’objet étiqueté
Validation à l’état installé	Réglages du lecteur, pertes de câble, montage, boîtier, structures voisines, tags et zones de lecture indésirable	Puce, antenne, adhésif, protection, matériau du produit, flexion, orientation et états environnementaux finaux

Le tableau préserve une distinction importante : 50 ohms est une valeur courante pour de nombreux ports de lecteur et systèmes de lignes de transmission de laboratoire, mais ce n’est pas toujours la cible de l’antenne. La cible et la méthode d’acceptation doivent découler de la source, de la charge et du plan de référence réels.

Fixer les critères de fréquence et de bande passante

Pour la RFID UHF passive, définissez les canaux régionaux dans la plage du protocole GS1 EPC UHF Gen2. Précisez si l’exigence d’adaptation s’applique en espace libre, sur un produit étiqueté, dans un boîtier ou dans plusieurs états de matériau.

La spécification doit indiquer :

la plage de fréquences visée et les variantes régionales

l’impédance de la source ou de la puce en fonction de la fréquence

la perte de retour, le VSWR ou le critère de transfert de puissance autorisés

le plan de référence, le montage de mesure, l’étalonnage et la méthode de désencastrement

les états du boîtier, de la masse, du câble, de l’adhésif, de la flexion et des matériaux

la température et les tolérances de production

Choisir les éléments d’accord en tenant compte des pertes et des tolérances

Les modifications de géométrie, les stubs, les boucles, les fentes, les inductances ou condensateurs à constantes localisées et les réseaux d’adaptation peuvent rapprocher l’impédance de la cible. Chaque option influe sur la bande passante, les pertes, la distribution du courant, le coût, la reproductibilité et l’accès aux réglages. Choisissez les composants avec des valeurs réalistes de Q, de tolérance, de coefficient de température, d’éléments parasites du boîtier et de variations de montage.

Motif conducteur et structure d’alimentation d’une antenne RFID sur PCB — La géométrie du conducteur et l’alimentation de l’antenne sur PCB sont visibles sur la photographie de l’entreprise. La géométrie et les éléments d’adaptation doivent être évalués ensemble dans l’assemblage installé.

Évitez de n’accorder qu’un seul échantillon sur un minimum étroit. Utilisez des balayages de sensibilité en simulation et plusieurs prototypes pour repérer les dimensions ou composants qui dominent les variations. Prévoyez une stratégie d’accord contrôlée pour le matériel représentatif de la production plutôt que de compter sur des retouches improvisées.

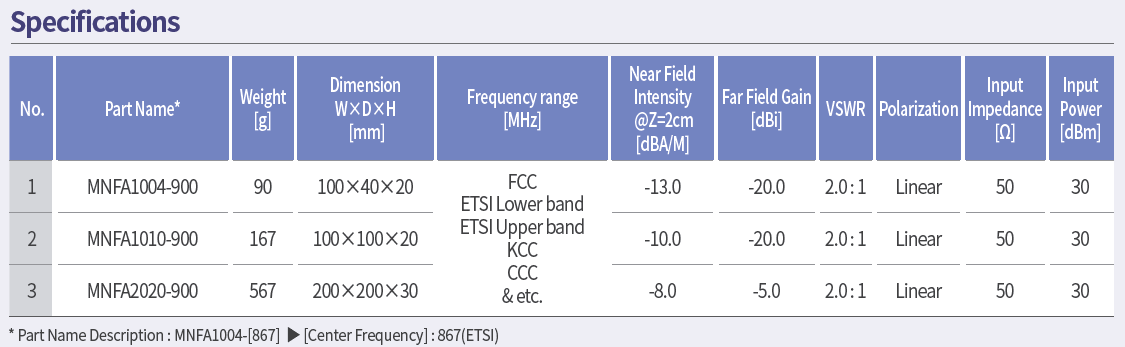

Spécification d’une antenne RFID en champ proche indiquant l’impédance d’entrée, le VSWR et les grandeurs de champ — Cette spécification d’antenne en champ proche présente l’impédance d’entrée et le VSWR séparément de l’intensité du champ et du gain en champ lointain. Ce sont des vérifications différentes ; une limite d’adaptation ne suffit pas à établir la zone de lecture de l’application.

Vérifier séparément l’adaptation et le rayonnement

Étalonnez au plan de référence convenu et conservez les données complexes de mesure. Vérifiez ensuite les propriétés de rayonnement de l’antenne et les performances de l’application. Une faible puissance réfléchie peut aussi être observée dans une structure dissipative ; l’adaptation à l’alimentation ne suffit donc pas. IEEE 149-2021 fournit le cadre des mesures d’antennes.

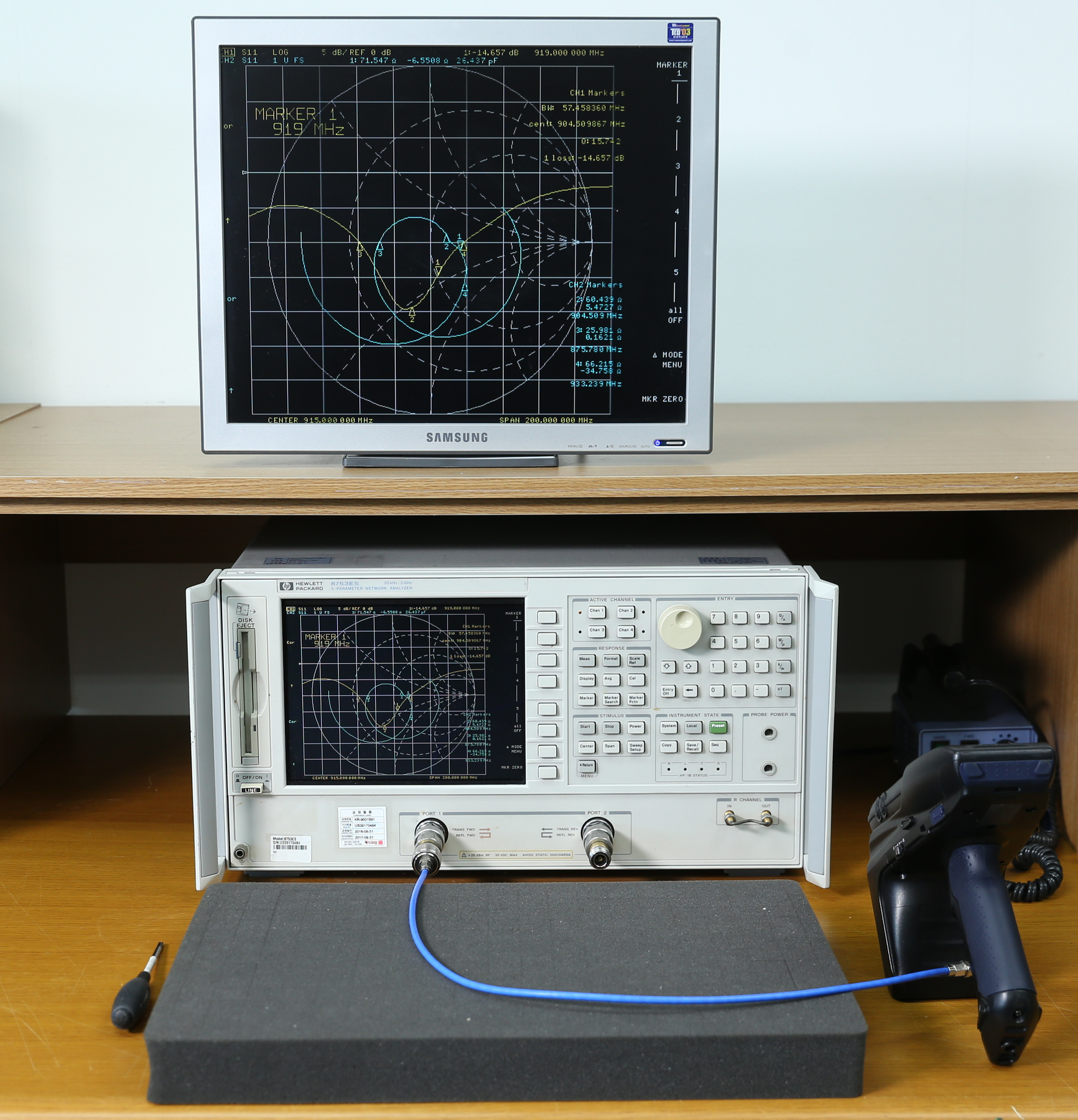

Analyseur de réseau documenté dans les archives des équipements de mesure de l’entreprise — Équipement d’analyse de réseau dans les archives de l’entreprise. Conservez les données complexes étalonnées pour l’échantillon identifié ; l’écran photographié n’est pas un résultat de mesure de l’antenne présentée dans cet article.

Pour les antennes de tags, vérifiez l’activation et le comportement de rétrodiffusion sur des produits et orientations représentatifs. Pour les antennes de lecteurs, vérifiez la couverture, la polarisation, les pertes de câble et les zones de lecture indésirable. Répétez les essais critiques sur plusieurs lots de matériaux, tolérances d’assemblage, états de température et variantes régionales éventuelles.

Questions fréquentes

50 ohms est-il toujours l’objectif d’impédance de l’antenne ? Non. Cette valeur est courante pour les ports de lecteurs et les systèmes d’essai, tandis que les puces de tags présentent souvent une impédance complexe dépendante de la fréquence qui nécessite une adaptation conjuguée.

Le VSWR le plus faible donne-t-il la meilleure portée de lecture ? Pas nécessairement. Le rendement de rayonnement, le diagramme, la polarisation, la sensibilité du tag, les réglages du lecteur et l’installation déterminent aussi la liaison.

Quand faut-il figer l’adaptation ? Après mesure des matériaux, du boîtier, des câbles, du montage et des tolérances représentatifs de la production, et non sur un premier prototype isolé.
